PSC012系列：

PSC012系列帽式滑环，滑环外径为12.5mm

PSC012-04:

◆ 技术参数：

PSC012-04A
工作速度	0-300rpm
通路数	1～4路
额定电压	240VAC/DC
额定电流	2A/路或可混合
工作温度	-40～+80℃
触点材料	金/金
导线规格	AWG30镀银铁氟龙
导线长度	标准 250mm
耐压强度	500V@50Hz
绝缘电阻	1000MΩ@500VDC
动态电阻波动值	≤10mΩ
壳体材料	工程塑料或金属可选

＊工作寿命8千万转（参考值）

＊工作寿命取决于旋转速度、工作环境及温度

◆      帽套长度（L）：

通路数	长度（mm）	型号
4路	15.6	PSC012-04A

◆ 导线色码表：

环码	色码	环码	色码
#1	黑	#3	红
#2	褐	#4	橙

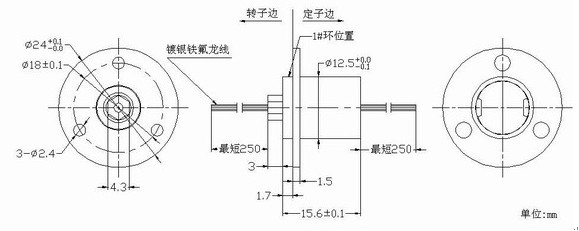

◆     PSC012-04A

PSC012-06:

◆ 技术参数：

PSC012-6
工作速度	0-300rpm
通路数	6路
额定电压	240VAC/DC
额定电流	2A/路或可混合
工作温度	-40～+80℃
触点材料	金/金
导线规格	AWG30镀银铁氟龙
导线长度	标准 250mm
耐压强度	500V@50Hz
绝缘电阻	1000MΩ@500VDC
动态电阻波动值	≤10mΩ
壳体材料	工程塑料或金属可选

＊工作寿命8千万转（参考值）

＊工作寿命取决于旋转速度、工作环境及温度

◆      帽套长度（L）：

通路数	长度（mm）	型号
6路	17.2-18.4	PSC012-06

◆      导线色码表：

环码	色码	环码	色码
#1	黑	#4	橙
#2	褐	#5	黄
#3	红	#6	绿

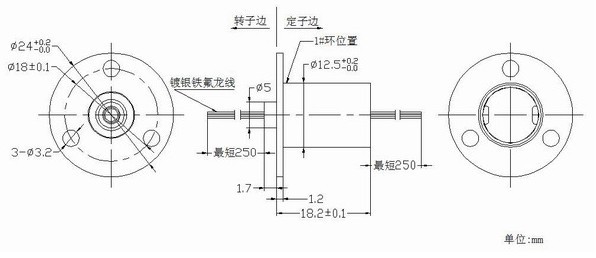

◆ PSC012-06A

◆ PSC012-06B

 ◆ PSC012-06C

◆      PSC012-06D

◆      PSC012-06E

 ◆      PSC012-06U

PSC012-12:

◆ 技术参数：

PSC012-12
工作速度	0-300rpm
通路数	7-12路
额定电压	240VAC/DC
额定电流	2A/路或可混合
工作温度	-40～+80℃
触点材料	金/金
导线规格	AWG30镀银铁氟龙
导线长度	标准 250mm
耐压强度	每两路之间≥500V@50Hz
绝缘电阻	1000MΩ@500VDC
动态电阻波动值	≤10mΩ
壳体材料	工程塑料或金属可选

＊工作寿命8千万转（参考值）

＊工作寿命取决于旋转速度、工作环境及温度

◆      帽套长度（L）：

通路数	长度（mm）	型号
12路	25.5	PSC012-12

◆      导线色码表：

环码	色码	环码	色码
#1	黑	#7	蓝
#2	褐	#8	紫
#3	红	#9	灰
#4	橙	#10	白
#5	黄	#11	粉红
#6	绿	#12	浅蓝

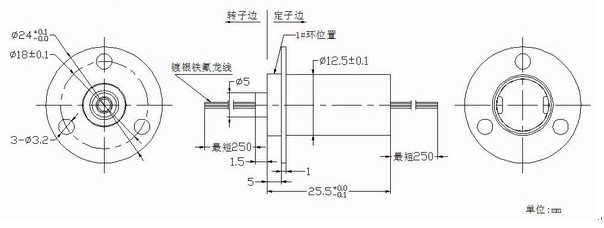

◆      PSC012-12A

◆      PSC012-12B

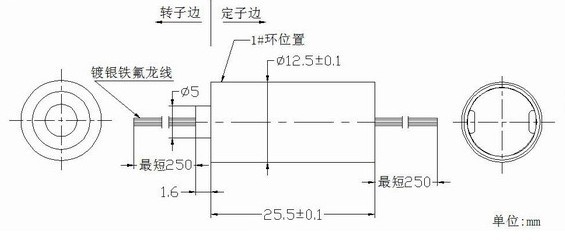

◆ PSC012-12C

 ◆      PSC012-12D

◆      PSC012-12M

◆      PSC012-12U

 PSC012-18

◆ 技术参数：

PSC012-18
工作速度	0-300rpm
通路数	13-18路
额定电压	240VAC/DC
额定电流	2A/路或可混合
工作温度	-40～+80℃
触点材料	金/金
导线规格	AWG30镀银铁氟龙UL
导线长度	标准 250mm,
耐压强度	每两路之间≥500V@50Hz
绝缘电阻	1000MΩ@500VDC
动态电阻波动值	≤10mΩ
壳体材料	工程塑料或金属可选

＊工作寿命8千万转（参考值）

＊工作寿命取决于旋转速度、工作环境及温度

◆      帽套长度（L）：

通路数	长度（mm）	型号
18路	23.5	PSC012-18C

◆      导线色码表：

环码	色码	环码	色码	环码	色码
#1	黑	#7	蓝	#13	黑
#2	褐	#8	紫	#14	褐
#3	红	#9	灰	#15	红
#4	橙	#10	白	#16	橙
#5	黄	#11	粉红	#17	黄
#6	绿	#12	浅蓝	#18	绿

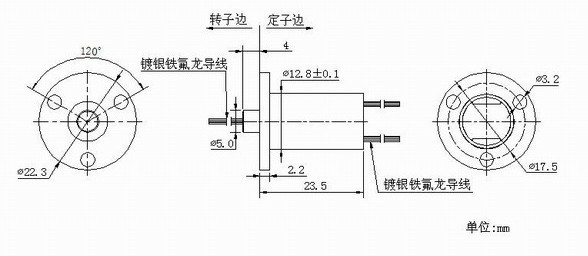

◆      PSC012-18C
