| PSC018 |
|
PSC018系列：
PSC018系列帽式滑环，滑环外径为18.0mm
PSC018-06A:
◆ 技术参数：
|
PSC018-06A |
|
工作速度 |
0-300rpm |
|
通路数 |
6路 |
|
额定电压 |
240VAC/DC |
|
额定电流 |
2A/路或可混合 |
|
工作温度 |
-40～+80℃ |
|
触点材料 |
金/金 |
|
导线规格 |
AWG28镀银铁氟龙 UL |
|
导线长度 |
标准 250mm,UL |
|
耐压强度 |
每两路之间≥500V@50Hz |
|
绝缘电阻 |
1000MΩ,@500VDC |
|
动态电阻波动值 |
≤10mΩ |
|
壳体材料 |
工程塑料或金属可选 |
＊工作寿命8千万转（参考值）
＊工作寿命取决于旋转速度、工作环境及温度

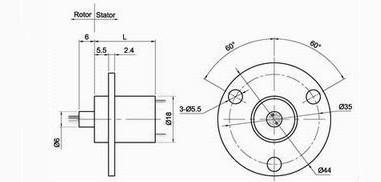

◆ 帽套长度（L）：
|
通路数 |
长度（mm） |
型号 |
|
6路 |
15.9 |
PSC018-06A |
◆ 导线色码表：
|
环码 |
色码 |
环码 |
色码 |
环码 |
色码 |
|
#1 |
红 |
#3 |
黑 |
#5 |
绿 |
|
#2 |
黄 |
#4 |
蓝 |
#6 |
白 |
◆PSC018-06A
PSC018-12A:
◆ 技术参数：
|
PSC018-12A |
|
工作速度 |
0-300rpm |
|
通路数 |
12路 |
|
额定电压 |
240VAC/DC |
|
额定电流 |
2A/路或可混合 |
|
工作温度 |
-40～+80℃ |
|
触点材料 |
金/金 |
|
导线规格 |
AWG28镀银铁氟龙 UL |
|
导线长度 |
标准 250mm,UL |
|
耐压强度 |
每两路之间≥500V@50Hz |
|
绝缘电阻 |
1000MΩ,@500VDC |
|
动态电阻波动值 |
≤10mΩ |
|
壳体材料 |
工程塑料或金属可选 |
＊工作寿命8千万转（参考值）
＊工作寿命取决于旋转速度、工作环境及温度
◆ 帽套长度（L）：
|
通路数 |
长度（mm） |
型号 |
|
12路 |
23.7 |
PSC018-12A |
◆ 导线色码表：
|
环码 |
色码 |
环码 |
色码 |
环码 |
色码 |
环码 |
色码 |
|
#1 |
红 |
#4 |
紫 |
#7 |
黑 |
#10 |
橙 |
|
#2 |
绿 |
#5 |
灰 |
#8 |
蓝 |
#11 |
白 |
|
#3 |
黄 |
#6 |
蓝 |
#9 |
棕 |
#12 |
土黄 |
◆ PSC018-12A
PSC018-14A:
◆ 技术参数：
|
PSC018-14A |
|
工作速度 |
0-300rpm |
|
通路数 |
14路 |
|
额定电压 |
240VAC/DC |
|
额定电流 |
2A/路或可混合 |
|
工作温度 |
-40～+80℃ |
|
触点材料 |
金/金 |
|
导线规格 |
AWG28镀银铁氟龙 UL |
|
导线长度 |
标准 250mm,UL |
|
耐压强度 |
每两路之间≥500V@50Hz |
|
绝缘电阻 |
1000MΩ,@500VDC |
|
动态电阻波动值 |
≤10mΩ |
|
壳体材料 |
工程塑料或金属可选 |
＊工作寿命8千万转（参考值）
＊工作寿命取决于旋转速度、工作环境及温度
◆ 帽套长度（L）：
|
通路数 |
长度（mm） |
型号 |
|
14路 |
25.5 |
PSC018-14A |
◆ 导线色码表：
|
环码 |
色码 |
环码 |
色码 |
环码 |
色码 |
环码 |
色码 |
|
#1 |
红 |
#5 |
灰 |
#9 |
棕 |
#13 |
红 |
|
#2 |
绿 |
#6 |
黑 |
#10 |
橙 |
#14 |
黑 |
|
#3 |
黄 |
#7 |
蓝 |
#11 |
白 |
|
|
|
#4 |
紫 |
#8 |
深蓝 |
#12 |
土黄 |
|
|
◆ PSC018-14A
|
|
|
