| PSC025 |
|
PSC025系列：
PSC025系列帽式滑环，滑环外径为25.0mm
PSC025-56A:
◆ 技术参数：
|
PSC025-56A |
|
工作速度 |
0-300rpm |
|
通路数 |
37-56路 |
|
额定电压 |
240VAC/DC |
|
额定电流 |
2A/路或可混合 |
|
工作温度 |
-40～+80℃ |
|
触点材料 |
金/金 |
|
导线规格 |
AWG28镀银铁氟龙 UL |
|
导线长度 |
标准 250mm,UL |
|
耐压强度 |
每两路之间≥500V@50Hz |
|
绝缘电阻 |
1000MΩ,@500VDC |
|
动态电阻波动值 |
≤10mΩ |
|
壳体材料 |
工程塑料或金属可选 |
＊工作寿命8千万转（参考值）
＊工作寿命取决于旋转速度、工作环境及温度
◆ 帽套长度（L）：
|
通路数 |
长度（mm） |
型号 |
|
56路 |
85.7 |
PSC025-56A |
◆ 导线色码表：
|
环码 |
色码 |
环码 |
色码 |
环码 |
色码 |
环码 |
色码 |
|
#1 |
黑 |
#15 |
红 |
#29 |
黄 |
#43 |
蓝 |
|
#2 |
褐 |
#16 |
橙 |
#30 |
绿 |
#44 |
紫 |
|
#3 |
红 |
#17 |
黄 |
#31 |
蓝 |
#45 |
灰 |
|
#4 |
橙 |
#18 |
绿 |
#32 |
紫 |
#46 |
白 |
|
#5 |
黄 |
#19 |
蓝 |
#33 |
灰 |
#47 |
粉红 |
|
#6 |
绿 |
#20 |
紫 |
#34 |
白 |
#48 |
浅蓝 |
|
#7 |
蓝 |
#21 |
灰 |
#35 |
粉红 |
#49 |
黑 |
|
#8 |
紫 |
#22 |
白 |
#36 |
浅蓝 |
#50 |
褐 |
|
#9 |
灰 |
#23 |
粉红 |
#37 |
黑 |
#51 |
红 |
|
#10 |
白 |
#24 |
浅蓝 |
#38 |
褐 |
#52 |
橙 |
|
#11 |
粉红 |
#25 |
黑 |
#39 |
红 |
#53 |
黄 |
|
#12 |
浅蓝 |
#26 |
褐 |
#40 |
橙 |
#54 |
绿 |
|
#13 |
黑 |
#27 |
红 |
#41 |
黄 |
#55 |
蓝 |
|
#14 |
褐 |
#28 |
橙 |
#42 |
绿 |
#56 |
紫 |

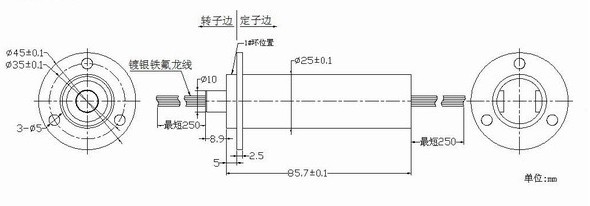

◆ PSC025-56A
|
|
|
