| PSK-12 |
|
PSK-12系列：
PSK-12分离式滑环系列,
◆ 技术参数：
|
PSK-12 |
|
工作速度 |
0-100rpm |
|
通路数 |
12路 |
|
额定电压 |
240VAC/DC |
|
额定电流 |
2A/路或可并联使用 |
|
工作温度 |
-40～+80℃ |
|
触点材料 |
金/金 |
|
导线规格 |
AWG28镀银铁氟龙 UL |
|
导线长度 |
标准 250mm,UL |
|
耐压强度 |
500V@50Hz |
|
绝缘电阻 |
1000MΩ,@500VDC |
|
动态电阻波动值 |
≤10mΩ |
|
壳体材料 |
工程塑料 |
＊ 工作寿命取决于旋转速度、工作环境及温度
◆ 导线色码表：
|
环码 |
色码 |
环码 |
色码 |
|
#1 |
黑 |
#7 |
蓝 |
|
#2 |
褐 |
#8 |
紫 |
|
#3 |
红 |
#9 |
灰 |
|
#4 |
橙 |
#10 |
白 |
|
#5 |
黄 |
#11 |
粉红 |
|
#6 |
绿 |
#12 |
浅蓝 |
◆ 长度(L):
|
通路数 |
长度 (mm) |
型号 |
|
12 |
30 |
PSK-12 |

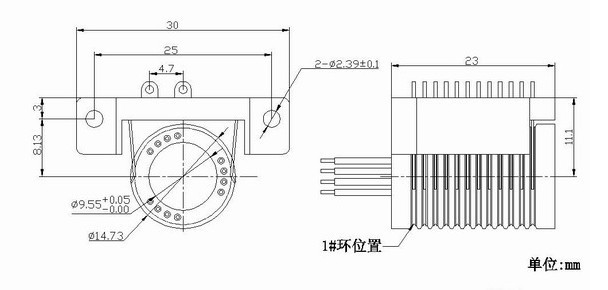

◆ PSK-12
|
|
|
